Dalle en béton : rôle, emplacement et pose d’un joint de dilatation
Joint de dilatation d’une dalle en béton : rôle et fonctionnement
Une dalle en béton paraît massive et immobile, mais elle réagit aux variations de température et d’humidité. Sous l’effet de la chaleur, elle se dilate légèrement ; lorsqu’elle refroidit ou que l’eau de gâchage s’évapore, elle se contracte. Si ces mouvements sont bloqués, les contraintes s’accumulent et peuvent provoquer des fissures, un soulèvement localisé ou des dégâts sur le revêtement.
Le rôle du joint de dilatation est de ménager un espace compressible afin que deux parties d’un ouvrage puissent bouger sans se pousser mutuellement. Dans son sens structurel, ce joint traverse toute l’épaisseur de la dalle et sépare les éléments concernés. Il peut également se prolonger dans d’autres composants du bâtiment : son tracé et sa continuité doivent alors être conçus à l’échelle de la structure, et non décidés au seul moment du coulage.
Sur une terrasse ou une petite dalle de maison, le terme est souvent employé à tort pour désigner un joint de fractionnement ou une bande périphérique de désolidarisation. Cette distinction est importante : ces dispositifs ne remplissent pas la même fonction et ne se posent pas au même moment. Une découpe de quelques centimètres réalisée dans le béton ne constitue pas un joint de dilatation pleine épaisseur.
Les mouvements du béton et les désordres à prévenir
Le retrait commence notamment pendant le séchage : le matériau perd une partie de son eau et diminue légèrement de volume. Les variations de température ajoutent des cycles de dilatation et de contraction, particulièrement visibles sur une terrasse exposée au soleil puis refroidie la nuit. Les armatures peuvent limiter l’ouverture de certaines fissures, mais elles ne suppriment pas les mouvements ni le besoin de concevoir correctement les joints.
Sans dispositif adapté, la fissuration apparaît là où les contraintes trouvent un point de faiblesse, parfois en diagonale ou au milieu d’une pièce. Une fissure peut rester essentiellement esthétique, mais elle peut aussi laisser pénétrer l’eau, fragiliser les arêtes ou favoriser le décollement d’un carrelage. Dans un garage, un sol irrégulier devient également plus difficile à nettoyer et peut gêner le passage d’un véhicule ou d’un équipement.
Le joint ne remplace donc ni une bonne préparation du support ni une mise en œuvre soignée. Il s’intègre à un ensemble comprenant le sol porteur, l’épaisseur de la dalle, les armatures éventuelles, le béton choisi et les conditions de cure. Pour comprendre les différentes configurations, les explications sur le joint de dalle et ses emplacements possibles peuvent compléter la préparation du chantier.
Un exemple concret avant le coulage

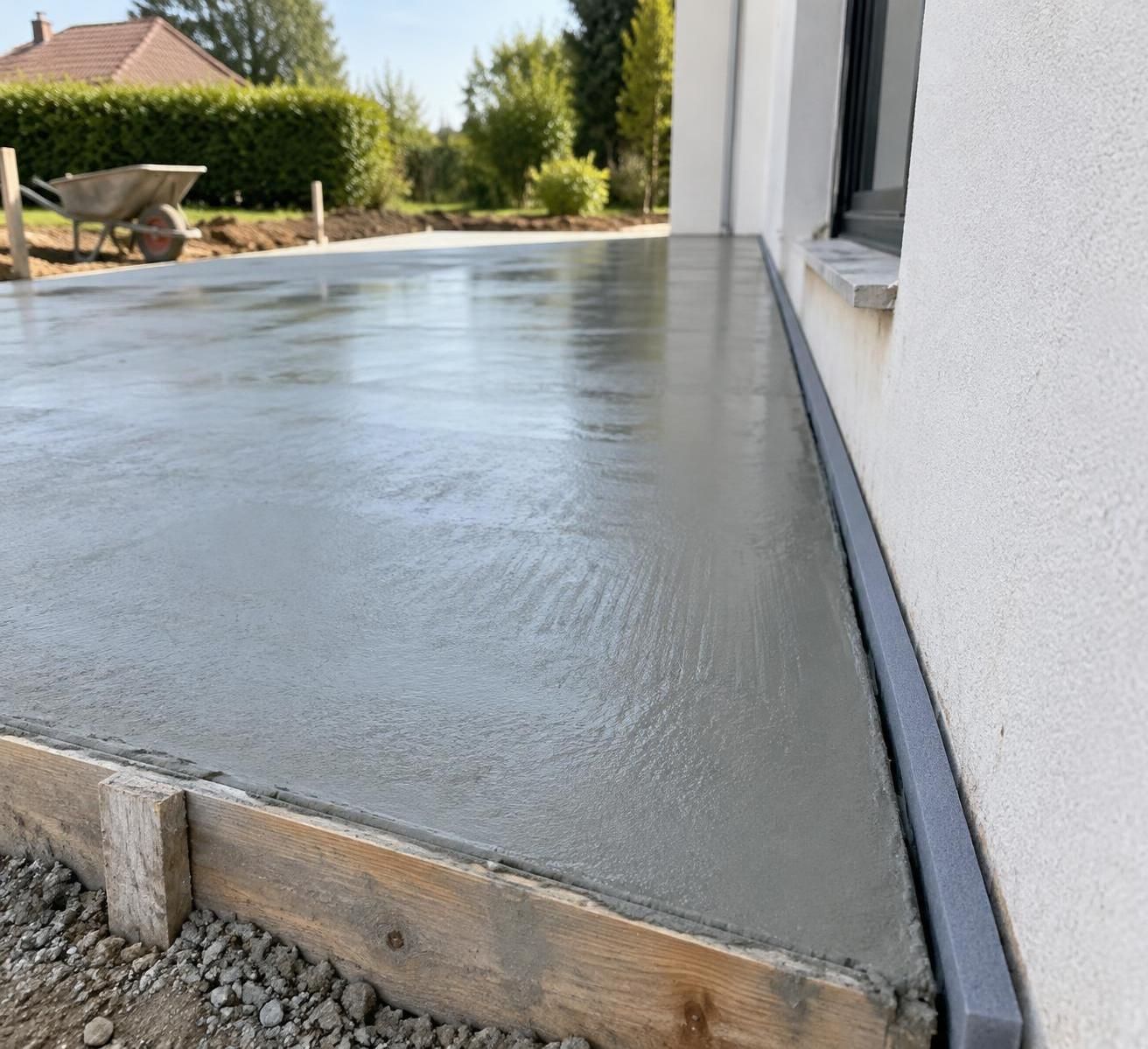

Pour une terrasse accolée à une maison, imaginons que le béton soit coulé directement contre le mur. Le mur étant fixe et la dalle soumise au soleil, les deux ouvrages ne réagissent pas de manière identique ; une bande compressible en périphérie permet de les désolidariser. À l’intérieur de la terrasse, des joints de fractionnement peuvent ensuite canaliser le retrait, selon la géométrie et les dimensions du dallage.
À l’inverse, lorsque deux parties porteuses d’un bâtiment doivent pouvoir se déplacer indépendamment, une séparation structurelle est à prévoir dans la conception. Elle concerne potentiellement plusieurs éléments et doit être définie par un professionnel compétent. La prévention des fissures commence par l’identification du mouvement à gérer, pas par le choix d’un profilé au hasard.
Joint de dilatation, fractionnement du béton et désolidarisation : les différences
Les mots « dilatation », « retrait » et « fractionnement » sont parfois utilisés comme s’ils désignaient une seule opération. Sur un chantier, cette confusion peut conduire à scier une dalle alors qu’il fallait prévoir une séparation pleine épaisseur, ou à poser un profil rigide dans un joint destiné à rester mobile. Pour choisir le bon dispositif, il faut d’abord déterminer si l’on veut séparer deux structures, guider une fissure ou isoler la dalle d’un élément fixe.
Le véritable joint de dilatation est une séparation continue entre deux parties d’un ouvrage. Il autorise leur mouvement relatif et peut concerner une dalle, mais aussi des éléments porteurs associés. Sa position relève de la conception structurelle : une extension construite à une autre période, une grande longueur de bâtiment ou deux volumes ayant des comportements différents sont des situations où l’analyse du projet est essentielle.
Le joint de fractionnement guide le retrait
Le fractionnement du béton consiste à diviser une grande surface en panneaux afin de guider la fissuration de retrait vers des lignes prévues. Le joint est généralement réalisé par sciage dans le béton jeune, ou incorporé au coulage avec un dispositif adapté. Il ne sépare pas nécessairement l’ouvrage sur toute son épaisseur : sa profondeur et son tracé doivent correspondre au type de dallage et aux prescriptions applicables.

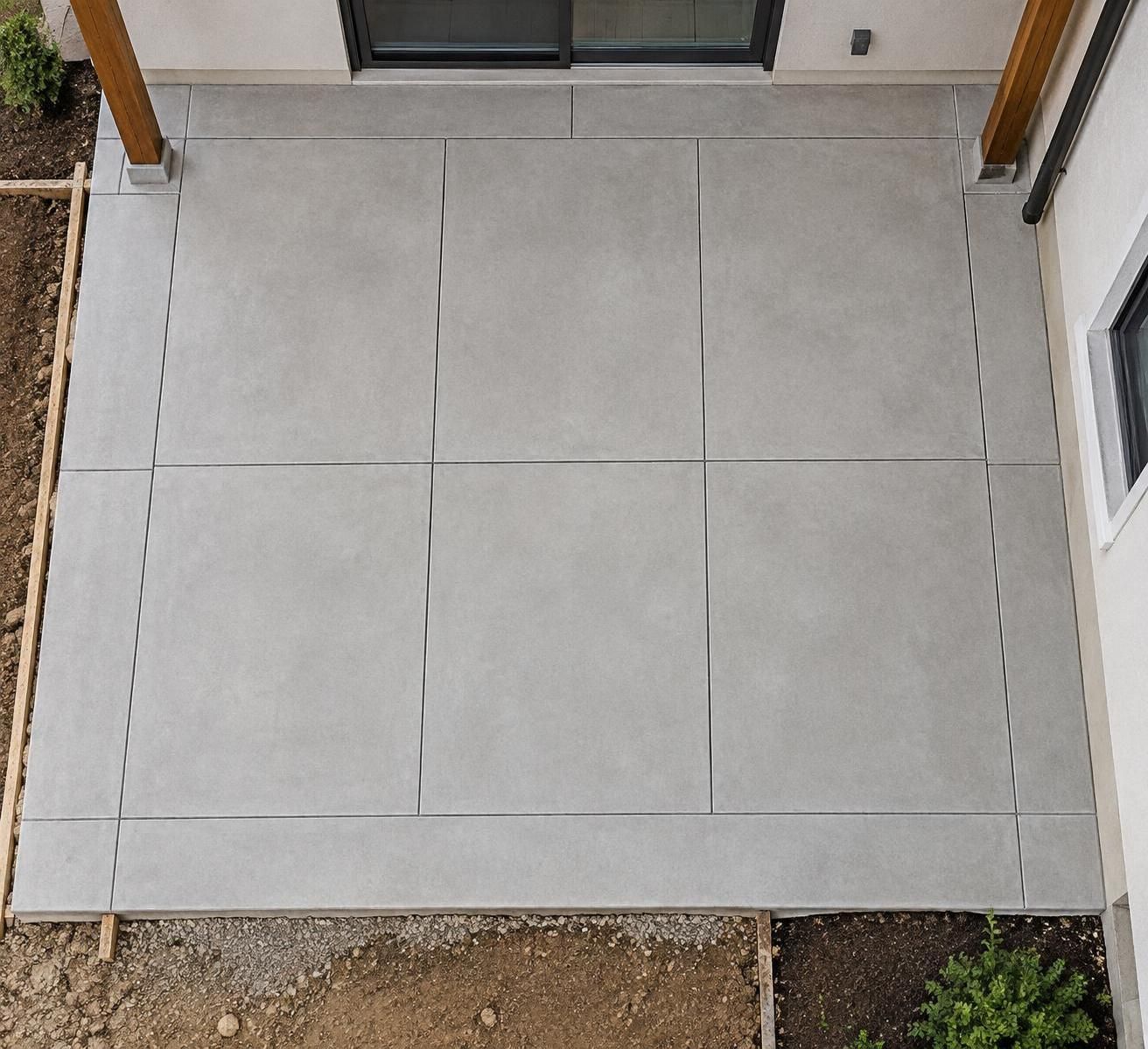

Un joint de fractionnement bien placé permet d’obtenir une fissure plus régulière et moins aléatoire. Par exemple, une dalle rectangulaire peut être découpée en panneaux de formes équilibrées, plutôt que de conserver une grande surface avec des angles rentrants susceptibles de concentrer les contraintes. Une géométrie complexe, un changement de largeur ou un seuil peuvent nécessiter une réflexion spécifique : appliquer automatiquement un quadrillage régulier ne suffit pas toujours.
La désolidarisation protège les points de contact
Le joint de désolidarisation se place entre la dalle et un élément fixe, comme un mur, un poteau, une marche ou un seuil. Une bande compressible, souvent en mousse adaptée, empêche le contact direct et limite la transmission des mouvements. Il est généralement installé avant le coulage, sur les zones concernées, en veillant à ce qu’il reste continu et ne soit pas déplacé par le béton frais.
Un cas fréquent est celui d’un sol intérieur coulé contre les murs d’une pièce. Si la périphérie n’est pas désolidarisée, la dalle peut pousser sur les parois au cours de ses variations dimensionnelles ; le carrelage posé ensuite risque alors de fissurer ou de se décoller au bord. La bande périphérique n’a cependant pas vocation à remplacer un joint structurel entre deux corps de bâtiment.
| Type de joint | Fonction principale | Emplacement courant | Moment de réalisation |
|---|---|---|---|
| Joint de dilatation | Autoriser le mouvement entre deux parties de structure | Entre volumes ou ouvrages conçus pour fonctionner séparément | Prévu lors de la conception, mis en œuvre selon le projet |
| Joint de fractionnement | Guider la fissuration liée au retrait | Dans une dalle ou un dallage de grande surface | Au coulage ou par sciage du béton jeune |
| Joint de désolidarisation | Éviter le contact avec un élément fixe | En périphérie, autour d’un poteau ou contre un seuil | Avant le coulage |
Ces trois solutions sont complémentaires, pas interchangeables. Pour comparer les termes employés sur les chantiers, un guide consacré aux différences entre joints dans le béton aide à préciser le vocabulaire avant de demander un devis. Le bon joint est celui qui répond au mouvement réel de l’ouvrage.
Emplacement du joint de dilatation et espacement des joints de fractionnement
L’emplacement du joint ne se détermine pas uniquement en mesurant la surface totale. La forme de la dalle, son épaisseur, le type de béton, la présence d’armatures, la nature du support, l’exposition au soleil et l’usage final interviennent dans le choix. Une terrasse étroite et longue ne se comporte pas nécessairement comme une dalle presque carrée de surface identique.
Pour un joint structurel, la position doit être définie en fonction de l’organisation du bâtiment et des mouvements que l’on souhaite autoriser. Il peut se situer entre deux corps d’ouvrage, notamment lorsqu’une extension est ajoutée à une maison existante. Une liaison rigide improvisée entre les deux parties risque de transmettre des efforts, même si une simple bande souple a été posée en surface.
Pourquoi les espacements standard ne suffisent pas
Les chiffres présentés en ligne sous la forme « un joint tous les X mètres carrés » donnent parfois une indication générale, mais ne constituent pas une prescription universelle. Pour certains dallages courants, des panneaux dont les côtés ne dépassent pas environ cinq mètres sont souvent évoqués comme repère, à adapter au contexte et aux règles applicables. Cette valeur ne doit surtout pas être transposée à un véritable joint de dilatation structurel, qui répond à une autre logique de dimensionnement.
Le NF DTU 13.3 constitue une référence pour les dallages et leurs dispositions constructives, mais la conception dépend du type d’ouvrage et de son domaine d’application. Il faut donc vérifier les prescriptions adaptées au chantier, notamment lorsque la dalle supporte des charges importantes, se trouve sur un terrain complexe ou fait partie d’un bâtiment. Un professionnel peut également déterminer si une étude de sol ou une note de calcul est nécessaire.
Adapter le tracé à la forme de la dalle
Les angles rentrants, les poteaux intégrés, les décrochements et les changements de largeur sont des zones où les contraintes peuvent se concentrer. Une dalle en L, par exemple, ne devrait pas être traitée comme un rectangle sans tenir compte de son angle intérieur. Le tracé des joints peut être étudié pour découper la surface en panneaux de proportions cohérentes et limiter les formes très allongées ou irrégulières.
Dans une maison, un garage de taille modérée et de forme simple peut nécessiter moins de joints internes qu’une grande pièce ouverte, mais le joint périphérique reste à examiner. Pour une terrasse exposée, l’ensoleillement et les écarts thermiques renforcent l’intérêt d’une disposition adaptée. Le choix ne se résume pas à l’ajout d’un joint partout : trop de lignes mal placées compliquent la finition et peuvent créer des zones fragiles.
Avant de valider le devis, demandez à l’entreprise un plan indiquant les joints prévus, leur fonction et leur continuité. Vérifiez aussi si les joints traverseront le revêtement final ou s’ils seront traités par un profil compatible. Cette précaution est utile lorsque le projet prévoit un carrelage extérieur, car un joint du support ne doit pas être simplement recouvert par un carreau sans traitement adapté.
Pour une dalle de maison individuelle, le besoin le plus fréquent concerne le fractionnement et la désolidarisation, pas nécessairement une séparation structurelle. Un plan de joints cohérent vaut mieux qu’une règle de surface appliquée sans tenir compte de la géométrie.
Pose d’un joint sur une dalle en béton : étapes et matériaux
La pose d’un joint dépend de sa fonction. Une bande de désolidarisation et un joint structurel sont prévus avant ou pendant le coulage, tandis qu’un joint de fractionnement peut être scié après la mise en place du béton. Confondre ces séquences est une erreur fréquente : scier un trait superficiel ne crée pas une séparation complète entre deux parties porteuses.
Préparer les joints avant le coulage

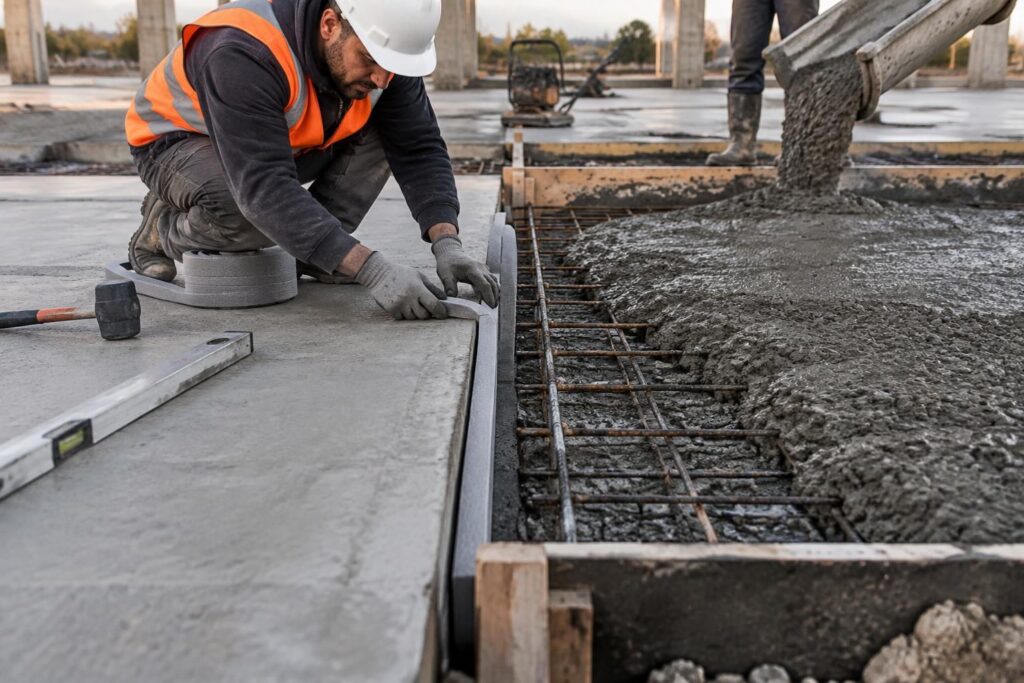

Avant l’arrivée du béton, repérez les murs, poteaux, seuils et autres points de contact. Fixez les bandes compressibles de manière à ce qu’elles restent en place lorsque le béton est versé et réglé. Pour une séparation structurelle, le dispositif doit suivre le plan prévu et respecter la continuité des éléments concernés ; il ne s’agit pas d’improviser le tracé avec une chute de matériau.
Les matériaux de joint comprennent notamment des mousses compressibles, du liège destiné à cet usage, des profilés et des produits de finition souples. Le choix dépend de l’exposition, de la largeur du joint, de la présence d’eau et du revêtement. Un matériau destiné à rester sous une chape ou un carreau ne répond pas nécessairement aux contraintes d’un joint extérieur visible, soumis au ruissellement et aux UV.
Scier un joint de fractionnement au bon moment
Le sciage intervient lorsque le béton a suffisamment pris pour que les arêtes ne s’arrachent pas, mais avant que le retrait ne provoque des fissures ailleurs. Le délai varie avec la météo, la formulation du béton et les conditions de chantier : il faut suivre les indications du fabricant et de l’entreprise plutôt que de se fier à un nombre d’heures fixe. Une coupe réalisée trop tard peut perdre une partie de son efficacité.
La profondeur de coupe est souvent définie autour du tiers de l’épaisseur de la dalle pour un joint de fractionnement courant, mais le dimensionnement final dépend des prescriptions du projet. Le sciage doit rester rectiligne et régulier, avec un équipement adapté au béton. Un joint trop superficiel risque de ne pas guider la fissure ; une coupe excessive ou mal placée peut, à l’inverse, fragiliser inutilement le dallage.
Après la découpe, la finition dépend de l’usage. Certains joints restent apparents, tandis que d’autres sont nettoyés puis remplis avec un produit souple compatible avec le support et les mouvements attendus. Un mastic rigide ou un mortier inadapté peut se fissurer, se décoller ou empêcher le joint de fonctionner ; un produit mal appliqué peut aussi retenir des saletés et de l’eau.
Contrôler la qualité et le devis
Sur le devis, demandez que soient précisés le type de chaque joint, son emplacement, le matériau prévu et son traitement final. Un libellé vague comme « joints béton compris » ne permet pas de savoir si l’entreprise prévoit une bande périphérique, un sciage ou un profil de dilatation. Le plan de calepinage et la coordination avec le carreleur sont particulièrement utiles pour éviter qu’une ligne du support ne tombe sous un carreau sans reprise adaptée.
Le chantier doit également prévoir une cure du béton adaptée aux conditions climatiques. Un séchage trop rapide, notamment par forte chaleur ou vent, favorise les fissures précoces, même lorsque les joints ont été dessinés correctement. La qualité du résultat repose sur la combinaison du bon emplacement, du bon moment et d’un matériau compatible.
Dalle intérieure ou terrasse béton : adapter les joints et éviter les erreurs
Une dalle intérieure et une terrasse ne sont pas soumises aux mêmes conditions. Dans une pièce, les variations thermiques sont généralement plus modérées, mais le retrait du béton reste présent, surtout sur les grandes surfaces. À l’extérieur, le soleil, le gel, la pluie et les cycles de température sollicitent davantage le matériau et ses finitions.
À l’intérieur : protéger aussi le revêtement
Dans une grande pièce, un garage ou un atelier, les joints de fractionnement peuvent limiter l’apparition de fissures aléatoires. Le joint périphérique sépare la dalle des murs et des poteaux, puis la finition doit être coordonnée avec le revêtement prévu. Un carrelage ne doit pas masquer un joint actif : le carreleur doit reprendre la ligne avec un joint souple ou un profil approprié, selon la configuration.
Un propriétaire qui rénove un garage peut ainsi demander que les joints soient indiqués avant le coulage, puis vérifier leur continuité au droit des portes et des seuils. Si la dalle est ensuite recouverte d’une résine, les mouvements du support doivent être pris en compte dans le système choisi. Un revêtement esthétique ne peut pas compenser un support fissuré ou des joints mal conçus.
À l’extérieur : gérer eau, soleil et finitions
Sur une terrasse, l’exposition au soleil peut créer des écarts de température importants entre les zones ombragées et celles qui chauffent directement. Les joints de fractionnement et la désolidarisation périphérique sont souvent les dispositifs les plus pertinents pour une dalle courante, mais un vrai joint structurel peut être requis si la terrasse est liée à un ouvrage de grande dimension ou à des parties qui doivent bouger indépendamment.
Le traitement de surface compte autant que la coupe. Un mastic extérieur doit être compatible avec le support, l’humidité et l’amplitude de mouvement attendue ; il faut aussi respecter la préparation des lèvres du joint et les temps de mise en œuvre. Une ouverture laissée sans protection peut recueillir l’eau et les débris, tandis qu’un remplissage rigide peut se désolidariser lorsque le béton bouge.
Les pièges à repérer avant de signer
- Confondre les fonctions : un trait de scie guide le retrait, mais ne remplace pas un joint de dilatation pleine épaisseur entre deux structures.
- Oublier les points fixes : les murs, poteaux et seuils doivent être examinés pour prévoir une désolidarisation lorsque le projet l’exige.
- Appliquer un espacement automatique : la forme, l’épaisseur, les armatures, l’exposition et l’usage influencent le calepinage.
- Scier trop tard ou trop peu profondément : le retrait peut alors fissurer le béton avant que la coupe ne joue son rôle.
- Recouvrir le joint avec un matériau rigide : le revêtement peut fissurer ou se décoller si le mouvement n’est pas repris.
- Négliger le plan de joints au devis : sans description précise, le résultat attendu et la prestation facturée restent difficiles à comparer.
Pour un ouvrage complexe, une extension, un dallage fortement sollicité ou un sol présentant des particularités, faites valider les dispositions par un professionnel qui connaît les règles applicables, dont le NF DTU 13.3 pour les dallages relevant de son domaine. Les conseils généraux ne remplacent pas une étude adaptée au support et à la structure. Les informations sur la gestion des joints sur une dalle extérieure peuvent aussi aider à préparer les questions à poser à l’entreprise.
Avant le coulage, retenez une démarche simple : identifier les mouvements, dessiner leur emplacement, choisir un matériau adapté et coordonner les joints avec le revêtement. Une dalle durable n’est pas une dalle sans joint, mais une dalle dont chaque joint remplit la bonne fonction.
